Система солнечного нагрева Sunny Flex S 3х0,34 м, 18 м2, MTH

В летний период использование систем солнечного на-
грева воды позволяет поддерживать в бассейне необхо-
димую температуру практически без применения допол-
нительных систем нагрева.

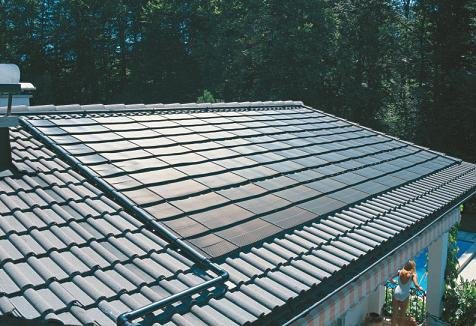

Коллекторы солнечного нагрева располагают на поверх-
ности крыши и подключают к системе обвязки бассейна.
Управление нагревом осуществляется с помощью специ-
ального блока автоматики.
Рекомендуемая площадь солнечных коллекторов обычно
равна площади зеркала воды.
При температуре окружающего воздуха 20 °С и мощности
солнечного излучения 800 Вт/м2, каждый квадратный метр
солнечного коллектора MTH вырабатывает около 650 Вт
тепловой мощности.

Отличительной особенностью коллекторов MTH является
трубчатая структура, благодаря которой достигается мак-
симальная поглощающая способность: поглощаются все
лучи вне зависимости от угла падения.
1. Фильтр
2. Насос
3. Блок автоматики
4. Датчик температуры воздуха
5. Датчик температуры воды
6. Электромагнитный клапан
7. Шаровой кран
8. Шаровой кран

Монтаж системы прост: коллекторы фиксируются на крыше при помощи специальных эластичных крепле-
ний, торцевые патрубки соединяются между собой и фиксируются с помощью хомутов, после чего произ-
водится врезка в систему обвязки бассейна.

Технические характеристики коллекторов SUNNY FLEX S
Вес 1 м2 пустого коллектора: 4 кг
Вес 1 м2 коллектора с водой: 7 кг
Внутренний диаметр трубок: 5 мм
Внешний диаметр трубок: 8 мм
Рекомендуемый поток через коллектор: 0,25 м3/ч
Максимальный поток через коллектор: 0,50 м3/ч
Перепад давлений при потоке 0,25 м3/ч и длине коллектора 5 м: 1000 мм водного столба
Рабочее давление: 2 бар
Максимальная мощность: 580 Вт/м2

Все коллекторы имеют стандартную ширину 1,02 м.
Длина коллектора: 3–10 м, кратно 1 м.
Дополнительно к набору коллекторов рекомендуется заказать монтажный ком-
плект, в который входят:
Вентиляционный клапан
Ниппель резиновый
Хомут
Ниппель ПВХ с металлическим кольцом
Ниппель стальной
Заглушка
Cолнечный коллектор

Комплектация:
Коллектор солнечный Sunny Flex S 4х0,34 м, 3 шт., черный для 3х6 (18м2): 8
Блок автоматики для солнечного коллектора SC3 с датчиками: 1
Клапан автоматический 50 мм: 1
Комплект монтажный для 3-х коллекторов Sunny Flex S (без шин и мастики): 1
Шина монтажная для коллектора Sunny Flex S 0,34: 192 м
Мастика монтажная 310 мл: 22

MTH

Компания МТН AG (Германия) основана в 1970 г. Компания производит широкий спектр оборудования для бассейнов: навесные фильтровальные установки, сборные бассейны Sunny pool, гелеоустановки SunnyFlex для подогрева воды за счет энергии солнечного света, покрывала и сматывающие устройства. Продукцию компании отличает возможность адаптации к конкретным требованиям заказчика, высокое качество и разумные цены. Вся продукция выпускается в соответствии с нормами CE.
