Выбор диаметра труб является техническим и экономическим решением. Следует иметь в виду, что во избежании излишних затрат энергии, потери давления, не должны быть чрезмерно высокими. Размер отверстий всасывающего и нагнетающего патрубков насосов указывают только на минимальный размер труб. Выбор адекватных сечений должен осуществляться таким образом, чтобы максимальная скорость прохождения была следующей:
На линии всасывания: 1,8 м/сек
На линии нагнетания: 2,5 м/сек
Важно учитывать скорость потока, так как от этого зависит экономичность и продолжительность срока службы системы нагнетания.

1. Скорости меньше 0,5 м/сек обычно приводят к осадконакоплениям.
2. Скорости свыше 5 м/сек могут вызвать абразивный износ.

Скорость потока в трубопроводе рассчитывается по следующим формулам:

Где:
V - скорость в м/сек  q - подача в л/м
D - диаметр в мм       Q - подача в м3/час

Эквивалентность труб

Определение эквивалентности труб позволяет получить сведения о других системах трубопроводов.
При постоянном диаметре: Потеря давления прямо пропорциональна квадрату подачи:

При постоянной подаче: Потеря напора обратно пропорциональна диаметру труб, возведенному в пятую степень:

При постоянной подаче: Скорость циркуляции обратно пропорциональна сечению труб:

При постоянных потерях напора: Квадрат подачи пропорционален диаметру труб, возведенному в пятую степень:

Эквивалентные потери напора

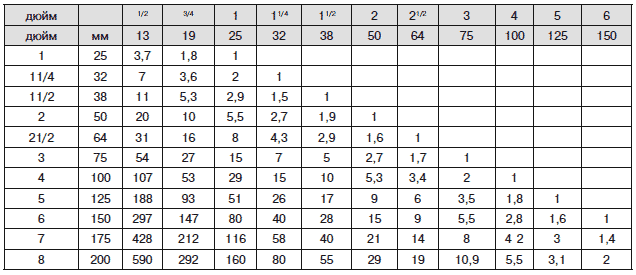

С помощью последнего уравнения была рассчитана приводимая ниже таблица соответствия труб различного диаметра.

ПРИМЕЧАНИЯ
Площадь трубопровода большего диаметра меньше общей площади труб меньшего диаметра. Скорость прохождения жидкости по трубам большего диаметра превышает скорость циркуляции жидкости по трубам меньшего диаметра.
